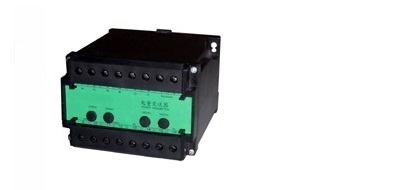

HA65功率因数变送器

HA65　功率因数变送器

输入/输出选型

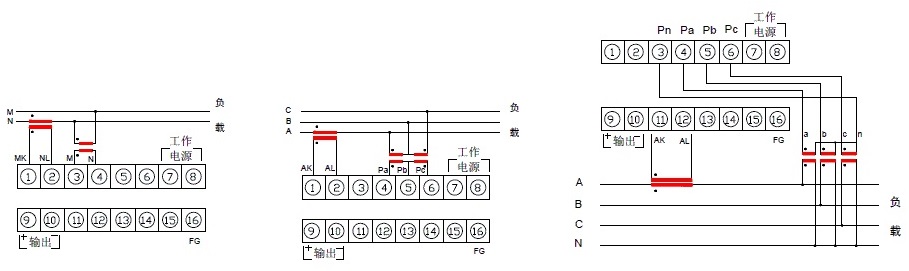

产品接线图

    HA65功率因数变送器是一种将电网中的电流、电压之间的功率因数隔离转换成按线性比例的标准信号（如4-20mA，0-10V）的仪表。配以相应的指示仪表或电力系统、远动装置、自动化控制系统等必需的信号处理单元。输入／输出／电源／外壳多方全隔离，具有强大的抗电磁干扰能力，保证系统的长期可靠稳定运行，可完全替代同类进口产品。

产品特点

l     精度高／线性好／功耗低／使用简单方便

l  高品质进口元器件；模块化表芯设计

l  采用 SMT表贴工艺及厚膜集成技术，稳定可靠

l  隔离与变送一体：输入／输出／电源／外壳全隔离

l   35mm标准导轨安装或底座螺钉安装，通用性强

l  性能稳定可靠，可完全替代进口产品

产品参数

输入负载：  电流互感器PT≤0.2VA；电压互感器PT≤0.1VA

过载能力：  2倍额定值(连续)；10倍额定值(10S)

精　　度：  ±0.1%R.O

响应时间：  <400ms

输出电压：  0~10V,0~5V(负载电阻＝输入电压/10mAdc)

输出电流：  0~20mA, 4~20mA(负载=10Vdc/输出电流)

输出波纹：  ≤0.5% of峰峰值

工作环境：  温度0℃-50℃，小于80%相对湿度

贮存环境：  -20~70℃/小于70%相对湿度（无冷凝）

耐压强度：  AC2000Vrms/min

绝缘阻抗：  DC500V时大于100 MΩ

电  源：  AC220V；DC12V，24V，48V，110V，220V

外形尺寸：  119（L）×75（W）×110（H）mm

安装导轨：  35mm标准导轨、底座螺钉安装

电源消耗：   约4VA

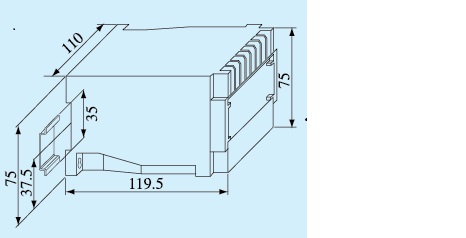

外形尺寸

选型说明: 标明输入、输出信号代码

例：HA65-3226P6功率因数变送器，三相四线，输入电流0－5AAC，输入电压

0-220VAC,隔离变送输出4－20mA，工作电源220VAC
