HA211一入二出信号隔离器

HA211一入二出信号隔离器

HA211一入二出信号隔离器,又称信号分配器/隔离分配器,它将输入的1路直流信号经隔离滤波抗干扰处理,转换分配成2路标准信号(如4-20mA,0-10V),输出至控制系统或其它智能仪表。输入/输出/电源/通道之间电磁全隔离,具有强大的抗电磁干扰能力,专业有效解决工业现场信号干扰/信号转换/信号传输/信号匹配问题,保证系统的可靠稳定运行。
产品详细

HA211 一入二出信号隔离器 /隔离分配器

 温州.乐清有假货出现,请匆上当受骗!

产品选型:



型 号

说 明

HA211-

一入二出信号隔离器





输入信号

1

0-75mV

2

0-5V

3

0-10V

4

0-250V

5

0-10mA

6

0-20mA

7

4-20mA

8

其它





输出2路信号

A

0-5V

B

0-10V

C

1-5V

D

0-10mA

E

0-20mA

F

4-20mA

G

-10V-+10V

H

其它

主要技术参数:

通道

输入1路信号;输出2路信号

输入阻抗

电压型≥100KΩ 电流型100Ω

输出阻抗

电压型≥10KΩ 电流型≤550Ω

精  度

0.10.2%F.S

温度系数

<50ppm/

环境温度

-25-75

环境湿度

095%RH (无冷凝)

绝缘电阻

电源/输入/输出≥100MΩ

绝缘强度

电源//输出/通道间1500VAC/分钟

频率响应

2000HZ



24VDC±10%

外壳材料

尼龙PA.66(阻燃性树脂)

外形尺寸

22.5×99×115mm

整机重量

160g

安装导轨

DIN35

消耗功率

2W



 HF超薄隔离器可选点击进入

   HA211一入二出信号隔离器,又称一入二出信号分配器/隔离分配器,它将输入的1路直流信号经隔离滤波处理,转换分配成2路标准信号(如4-20mA,0-10V),输出至控制系统或其它智能仪表。输入/输出/电源/通道之间电磁全隔离,具有强大的抗干扰能力。采用进口元件,精度高,寿命长,功耗低,稳定可靠,专业有效解决工业现场干扰/信号转换/信号传输/信号匹配问题。

   HA211一入二出信号隔离器,广泛应用于工业过程信号采集处理系统中,可配接各种温度、压力、液位、重量、流量等变送器使用,隔离输出信号可接入PLC、变频器、数显仪、采集器等设备,并对接接收设备起保护作用,保证系统的可靠稳定运行。

技术特点:

  l 1路直流信号隔离分配为2路信号输出

  l 高品质进口元器件:高精度、功耗低、长寿命

  l 强大的抗电磁干扰能力,有效解决现场干扰问题

  l 采用SMT表贴工艺及厚膜集成技术

  l 模块化表芯设计,免调整,使用方便简单

  l 输入/输出/电源/通道间多方全隔离,抗变频器干扰

  l 采用可插拔式端子,DIN35导轨,安装方便简单

  l 性能稳定可靠,可完全替代进口产品

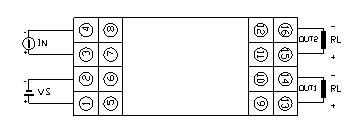

应用连线:











功能框图:

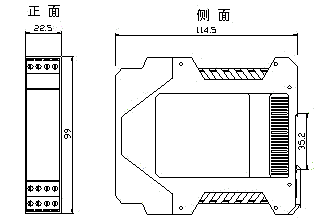

外形尺寸



选型举例:  请标明输入/输出信号的代码

 例:输入0-10V, 输出2路信号4-20mA,供电24VDC

 则隔离分配器型号为HA211-3F
